Проектирование маркировки опасных зон

Проектирование маркировки опасных зон

Проекты разрабатываются в соответствии с современными требованиями по Технике безопасности и Охране труда.

Проект маркировки опасных зон включает в себя следующие разделы:


1. Пояснительная записка

 Пример пояснительной записки по проектированию маркировке опасных зон

Пояснительная записка составляется с соблюдением всех норм технической документации, обязательно содержит:

  • информацию о технических решениях по безопасности, которые будут включены в проект в соответствии с требованиями ГОСТ 12.4.026 – 2015г (новая редакция ГОСТ 12.4.026-2001г);
  • информацию о способах монтажа (куда, где, на какой высоте, принципы размещения, какие крепежные элементы будут применяться для размещения тех или иных элементов безопасности);
  • информацию о способе определения высоты размещения и размеров элементов безопасности;
  • информацию о требованиях и методах изготовления, о материалах которые применяются для изготовления элементов безопасности.

2. Графическая часть

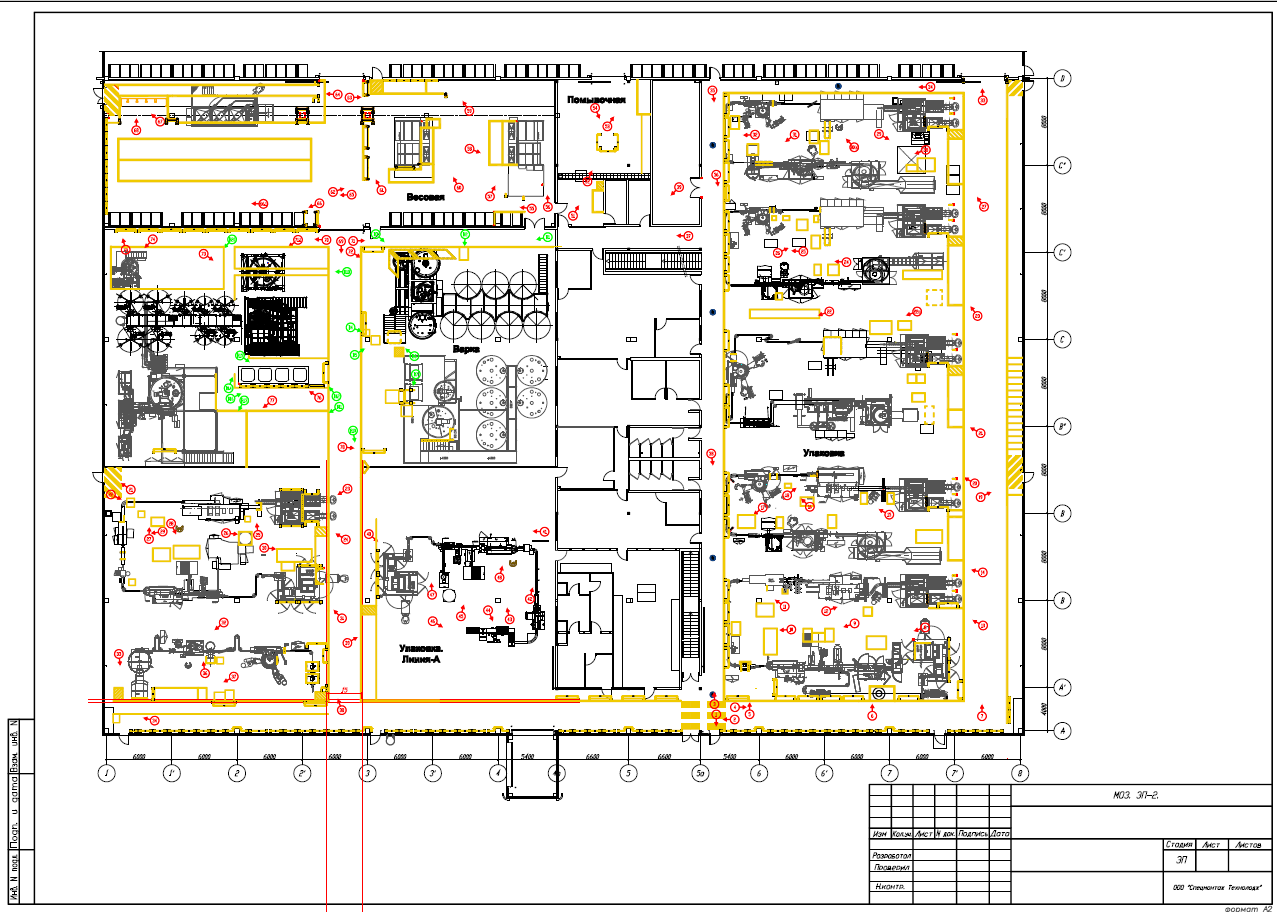

Пример графической части проекта маркировки опасных зон

Графическая часть проекта содержит:

  • планировочные чертежи с учетом изменений внесенных по результатам проведенных изысканий;
  • схемы размещения тех или иных элементов безопасности, технических решений, разметки;
  • типовые чертежи методов крепления элементов безопасности, с учетом уровня высоты и шага размещения элементов и разметки, допустимых отступов разметки с учетом требований нормативных документов и требований пожарной безопасности.

Визуализация

Пример визуализации проекта  маркировки опасных зон Пример 2 визуализации проекта  маркировки опасных зон Пример 3 визуализации проекта  маркировки опасных зон

 Пример 4 визуализации проекта  маркировки опасных зон Пример 5 визуализации проекта  маркировки опасных зон



3.  Локальная и сводная спецификация элементов:

  • графическое обозначение;
  • название элементов;
  • габаритные размеры;
  • количество;
  • материал изготовления;
  • метод крепления;
  • крепежные элементы.

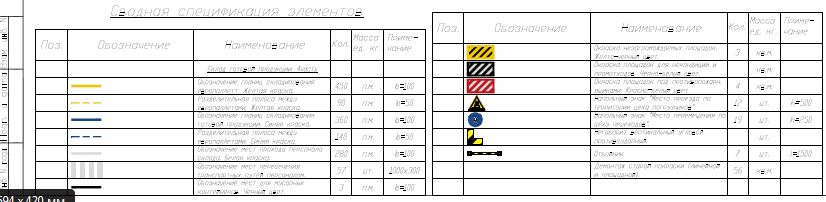

Пример спецификации элементов по проекту маркировки опасных зон



После выполнения и согласования проектных работ, разрабатывается обобщающий нормативный документ – Регламент

Регламент по сигнальной разметке и знакам безопасности включает в себя все типовые решения, применяемые на объектах заказчика, методы и принципы применения элементов с учетом требований нормативной документации, концептуальным и цветовым требованиям заказчика, визуализацию.
